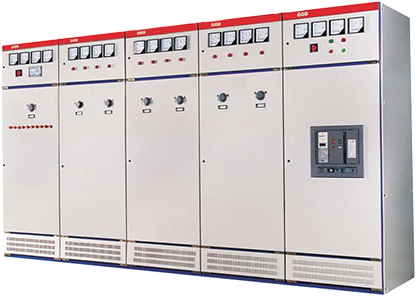

GGD系列交流低压配电柜
简介
本产品适用于发电厂、变电所、工矿企业等电力用户作为AC50Hz，额定工作电压400V，额定电流至3150A的配电系统中作为动力、照明及配电设备的电能转换，分配与控制用。该成套设备产品分断能力高，额定短时耐受电流至50kA,线路方案灵活、组合方便、实用性强、结构新颖特点，中国组装式固定面板开关柜代表性产品。
资料下载 请致电我司索取!- 工作条件

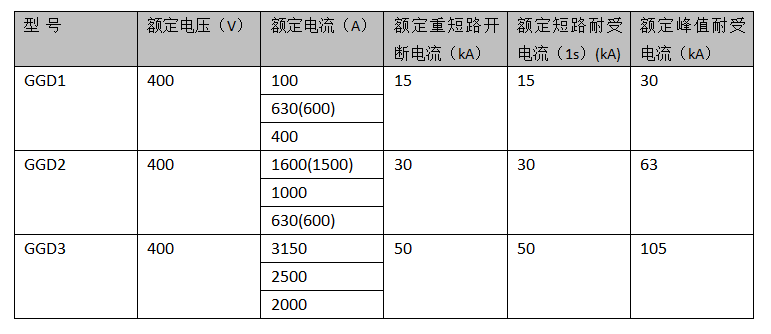

- 电气参数
- 电路方案
- 订货须知
- ★环境温度：-5℃-+40℃，并且24h内平均温度不高于+35℃；★海拔高度: ≤2000m;★相对湿度：在温度为+40℃时不超过50%.在温度较低时间允许有较高的相对湿度.例如:+20℃时为90%，应考虑由于温度的变化可能偶然产生凝露的影响;★设备安装时与垂直面倾斜不超过5℃;★设备应安装在无剧烈振动和冲击的地方，以及不易使电器元件和材料受到腐蚀的场所。注：如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。
- ★主电路方案GGD系列设计7 133个方案，共310个规格.其中：GGD1系列49个方案，123个规格:GGD2系列53个方案.107个规格;GGD3系列27个方案.68个规格;GGJ1/GGJ系列24个方案，12个规格。★辅助电路方案辅助电路方案设计分成供用电方案和发电厂方案两部分。
- 订货时请提如下资料:1、产品全型号，(包括主电路方案号和辅助电路方案号】;2、主电路系统组合顺序图;3、柜体平面布置图;4、辅助电路电气原理图;5、柜内元器件清单;6、电路中电压、电流、时间等整定参数;7、其它与产品正常使用条件不符合的特殊要求。
